Основное направление гидростанции СВ-М1- это гидроприводы гидрофицированных станков, а так же другие механизмы использующие гидравлический привод.
Широкая линейка по давлению, подаче, объёму бака, гидравлическим схемам позволяет подбирать оптимальные компактные гидроприводы на базе гидростанций СВ-М1. Данная возможность обусловлена применением современных шестеренных и поршневых насосов ведущих мировых производителей. Базовая комплектация каждой гидростанции СВ-М1 включает в себя:
- бак стальной, сварной с приваренной верхней крышкой (исключение гидростанция СВ-М1-10, где верхняя крышка съёмная),
- гидропанель для установки гидроаппаратуры,
- заливная горловина с фильтрующей сеткой, с воздушным фильтром "Сапун",
- напорный фильтр тонкой очистки,
- переключатель манометра или кран манометра,
- манометр,
- предохранительный клапан.
Дополнительную аппаратуру на гидростанции устанавливаем согласно техническому заданию заказчика, выбирая вместе с ним, в процессе проектирования, оптимальное решение по цене и производителю гидроаппаратуры. Мы не навязываем того или иного производителя, а руководствуемся опытом эксплуатации и стоимости комплектующих.
Схемы гидростанций типа СВ-М1
Компоненты ,СВ-М1-10
1. - Бак стальной,
1.1. - Кран сливной,
1.2. - Болт заземления,
1.3. - Указатель уровня масла,
2. - Электродвигатель,
2.1. - Насос со всасывающим патрубком,
3. - Блок монтажный,
3.1. - Сливной патрубок,
4. - Крышка бака,
5. - Фильтр заливной,
6. - Сапун,
7. - Фильтр напорный.
Расположение
гидравлических линий:
1, 2 - линия давления К 3/8" ,
3, 5А - линия слива К 3/8 ",
4, 8 - бонки с резьбой М8 для крепления дополнительной гидроаппаратуры,
7 - отверстие с резьбой К 1/4 " для дренажа,
Компоненты , СВ-М1-25
1. - Бак стальной,
1.1. - Кран сливной,
1.2. - Болт заземления,
1.3. - Указатель уровня масла,
2. - Электродвигатель,
2.1. - Насос со всасывающим патрубком,
3. - Блок монтажный,
3.1. - Сливной патрубок,
4. - Крышка бака,
5. - Фильтр заливной,
6. - Сапун,
7. - Фильтр напорный.
Расположение гидравлических линий:
1, 2 - линия давления К 3/8 " ,
3 - линия слива К 3/8 ",
4 - дополнительная точка линии давления К 1/8,
5 - слив К 1/2 ",
7 - отверстие с резьбой К 1/4 " для дренажа.
Компоненты , СВ-М1-40, СВ-М1-63
1. - Бак стальной,
1.1 - Кран сливной,
1.2. - Болт заземления,
1.3. - Указатель уровня масла,
1.4. - Крышка технологического отверстия,
2. - Насосный агрегат с двигателем,
2.1. - Всасывающий патрубок,
3. - Блок монтажный,
3.1 - Сливной патрубок,
4. - Крышка бака,
5. - Фильтр заливной,
6. - Сапун,
7. - Фильтр напорный.
Расположение гидравлических линий
1,2 - линия давления К 3/8"
3 - линия слива К 3/8"
4 - манометр для дополнительной аппаратуры К 1/8"
5 - линия слива К 1/2"
6 - бонки с резьбой М8 для крепления дополнительной аппаратуры
7 - отверстие с резьбой К 1/4" для дренажа
8,8А,9,10 - бонки с резьбой для крепления дополнительной аппаратуры
11 - отверстия в ножках для строповки
12 - отверстия для крепления станции
13 - отверстие М12 для крепления рым-болта.
Гидростанция СВ-М1-10
Гидростанция СВ-М1-25

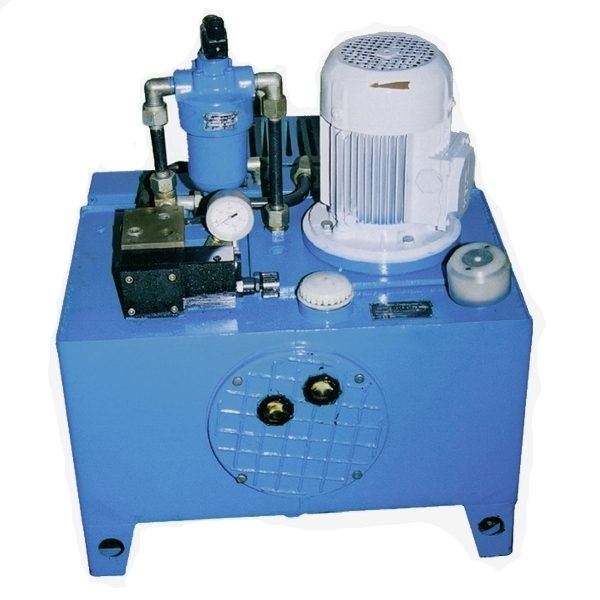

Гидростанция СВ-М1-40 Гидростанция СВ-М1-63
Характеристика базовых моделей гидростанций СВ-М1 приведена в таблице
|
Базовая модель гидростанции
|
Характеристика
базовых моделей
|
|
Гидравлическая
схема
|
Характеристика
гидравлической
схемы
|
Способ
отвода
тепла
|
Вместимость
гидробака,
дм³
|
Назначение
|
|
СВ-М1-10
СВ-М1-25
СВ-М1-40
СВ-М1-63
|
1
|
Один независимый
поток
|
Без теплообменника
|
10
25
40
63
|
Для подачи
одного потока рабочей жидкости
|
|
СВ-М1А-40
СВ-М1А-63
|
1А
|
С воздушным теплообменником
Г44-23-01
|
40
63
|
|
СВ-М1А/01-40
|
1А/01
|
С подпорным
гидроклапаном на сливе
|
40
|
Для комплектования
электро- эрозионных станков
|
|
СВ-М1/12-25
|
1/12
|
С гидрораспре-делителем
|
Без теплообменника
|
25
|
Для комплектования
заточных станков
|
Основные технические параметры базовых моделей гидростанций СВ-М1
Параметр
|
Исполнение
гидростанции
|
|
СВ-М1-10
|
СВ-М1-25
|
СВ-М1-40
|
СВ-М1-63
|
СВ-М1А-40
|
СВ-М1А-63
|
СВ-М1А/01-40
|
СВ-М1/12-25
|
|
Номинальная вместимость
гидробака, дм³
|
10
|
25
|
40
|
63
|
40
|
63
|
40
|
25
|
|
Встраиваемые насосы:
шестеренные,
пластинчатые,
аксиально-поршневые
|
шестеренный
или
БГ12-4
|
шестеренный
или
БГ12-4, НПл 32/6,3,
НПл
20/16
|
шестеренный
или
БГ12-41
|
|
-
|
НА-.../320М
|
-
|
|
Подача насоса, л/мин:
минимальная
максимальная
|
3,3
|
-
|
6
|
|
10,5
|
19,4
|
25
|
10,5
|
|
Применяемые электродвигатели
|
серия 4А, АИР
|
|
Мощность электродвигателя,
кВт: минимальная максимальная
|
0,55
|
1,1
|
-
|
|
1,5
|
4,0
|
1,1
|
|
Давление на сливе (подпор), МПа
(кгс/см²)
|
- |
0,02-0,03 (0,2-0,3)
|
-
|
Расход масла через
теплообменник,
л/мин, не более
|
-
|
35
|
-
|
|
Рабочее давление гидростанции,
МПа
(кгс/ см²):
минимальное
максимальное
|
1,6 (16)
|
- |
|
в зависимости от мощности
электродвигателя
|
2,5 (25)
|
Габаритные размеры, мм:
длина
ширина
высота:
минимальная
максимальная
|
400
|
500
|
600
|
670
|
600
|
670
|
600
|
500
|
|
300
|
350
|
390
|
390
|
720
|
720
|
720
|
350
|
620
|
650
|
680
|
730
|
680
|
730
|
-
|
-
|
|
640
|
740
|
770
|
820
|
770
|
820
|
700
|
670
|
|
Масса гидростанции (без
масла), кг, не более
|
68
|
93
|
101
|
122
|
127
|
148
|
124
|
92
|
|
Уровень звукового давления, дБ
|
72-77
|
