Питатели смазочные импульсные

Питатель смазочный импульсный купить с доставкой по России

Смазочные импульсные питатели в составе импульсных систем предназначены для дозированной подачи жидкого материала к узлам трения машин и механизмов. Они работают на чистых минеральных маслах кинематической вязкостью от 10 до 600 мм2/с (сСт) при температуре масла от +5°С до +50°С и окружающей среды от +1°С до +40°С.

Устройство смазочного импульсного питателя на планке
1-планка; 2-корпус; 3-манжета; 4-клапан; 5-кольцо; 6-гильза; 7-
пружина; 8-уплотнительное кольцо; 9-регулирующее кольцо; 10-
штуцер.

Примеры условных обозначений

Питатель исполнения 1 с одним отводом, подаваемым объёмом 0,05см3, для работы в умеренном климате:
Питатель 1-005 УХЛ4 ТУ2.053.022 5228.024 - 90;
то же, исполнения 2 с пятью отводами, подаваемыми объёмами 0,20 см3; 0,20 см3; 0,32 см3; 0,50 см3; 0,32 см3, для работы в тропическом климате:
Питатель 2-020-020-032-050-032 04.1 ТУ2.053.022 5228.024 - 90

Параметры импульсных питателей

Исполнение

Число

отводов

Максимальное давление, МПа

Объем,

подаваемый за цикл, см3

L max, мм,

Масса, кг, не более

на входе

на выходе

1

1







78

0,08

2

3,2

1,6

0,02; 0,05

74

0,14

3







74

0,22

5







74

0,35

2

1







92

0,16

2







87

0,26

3

3,2

1,6

0,05; 0,10;' 0,20; 0,32; 0,50

87

0,35

5







87

0,55

Размеры и схематическое изображение питателей разных типов

одноотводный импульсный смазочный питатель с 2 отверстиями

Исполнение

Размеры, мм. не более

Масса, кг. не более

H

L

L1

B

1

78

36

18

22

0,08

2

92

36

18

22

0,16

3

92

40

20

26

0,23

многоотводный импульсный смазочный питатель с 2 отверстиями

Исполнение

Размеры, мм. не более

Число отводов

Масса, кг. не более

H

B

L

L1

L2

i

1

74

22

54

72

10

27

18

54

18

2

3

5

0,14

0,22

0,35

2

87

54

72

108

18

54

2

3

5

0,26

0,35

0,55

3

26

64

90

140

32

33

25

75

25

2

3

5

0,35

0,50

0,8

Габаритные и присоединительные размеры импульсных питателей

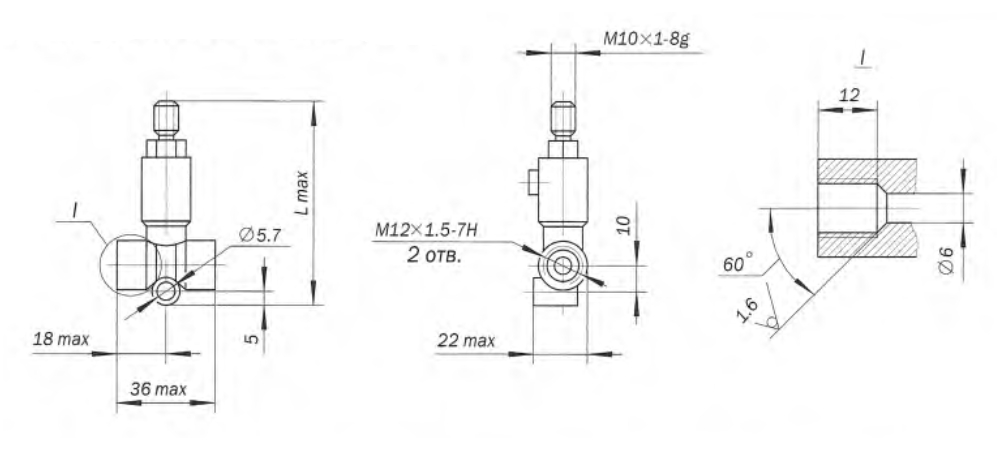

схема одноотводного смазочного питателя

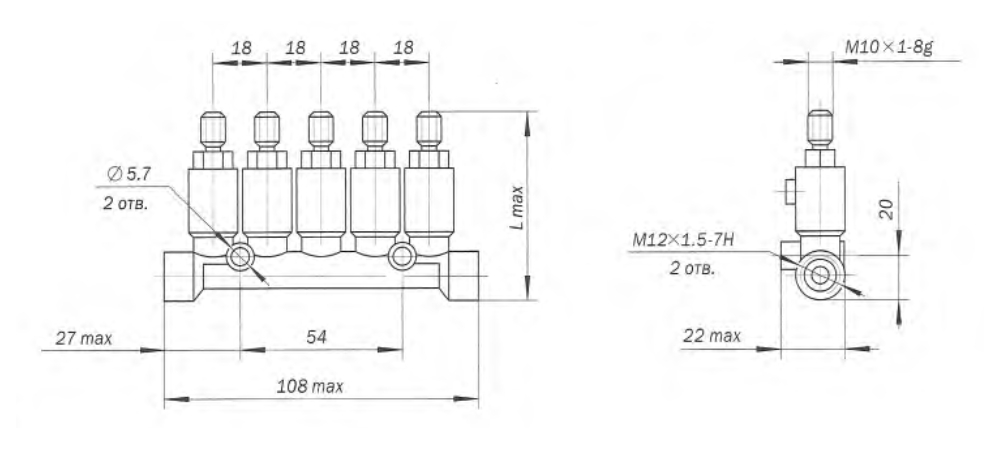

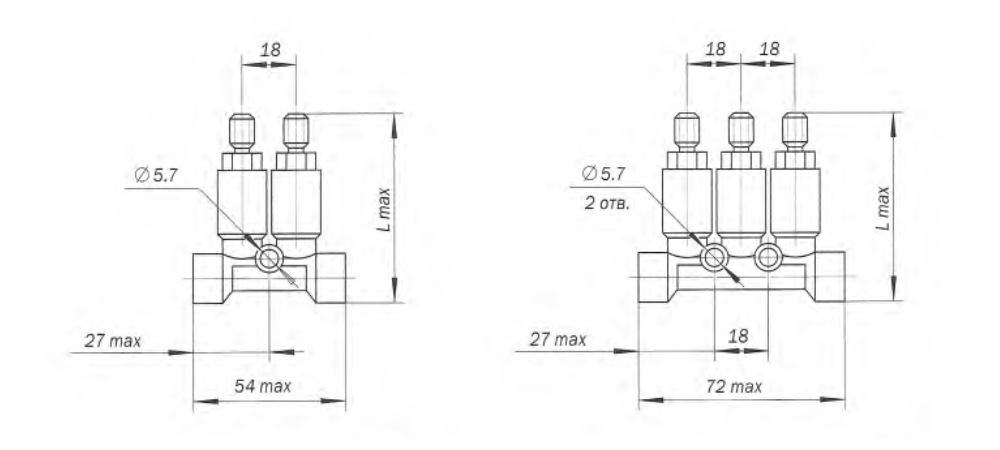

схема многоотводного смазочного питателя

Питатели импульсные смазочные одноотводные (первого типа):1-002, 1-005.

Питатели импульсные смазочные двухотводные (первого типа):1-002-002, 1-005-005, 1-002-005, 1-005-002.

Питатели импульсные смазочные трёхотводные (первого типа):1-002-002-002, 1-005-005-005, 1-002-005-005, 1-002-002-005, 1-005-002-005, 1-005-005-002

Питатели импульсные смазочные пятиотводные (первого типа):1-002-002-002-002-002, 1-005-005-005-005-005, 1-002-005-005-005-005, 1-002-002-005-005-005, 1-002-002-002-005-005, 1-002-002-002-002-005, 1-005-002-002-002-002, 1-005-005-002-002-002, 1-005-005-005-002-002, 1-005-005-005-005-002, 1-005-002-005-002-005, 1-002-005-002-005-002.

Питатели импульсные смазочные одноотводные (второго типа):2-005, 2-010, 2-020, 2-032, 2-050 .

Питатели импульсные смазочные двухотводные (второго типа):2-005-005, 2-010-010, 2-020-020, 2-032-032, 2-050-050, 2-005-010, 2-010-005, 2-010-020, 2-020-010, 2-020-005, 2-032-005, 2-032-010, 2-032-020, 2-035-050, 2-050-005, 2-050-010, 2-050-020, 2-050-032 .

Питатели импульсные смазочные трёхотводные (второго типа):2-005-005-005, 2-010-010-010, 2-020-020-020, 2-032-032-032, 2-050-050-050, 2-005-010-005, 2-005-010-010, 2-010-005-010, 2- 010-010-005, 2-010-020-010, 2-010-020-020, 2-010-032-010, 2-010-032-032, 2-010-032-020, 2-010-032-050, 2-010-032-032, 2-010-050-050, 2-020-005-020, 2-020-005-005, 2-020-010-010, 2-020-010-020, 2-020-032-032, 2-020-032-020, 2-020-050-020, 2-020-050-050, 2-032-005-032, 2-032-005-005, 2-032-010-032, 2-032-010-010, 2-032-020-020, 2-032-020-032, 2-032-050-050, 2-032-032-050, 2-032-050-032, 2-050-005-050, 2-050-005-005, 2-050-010-010, 2-050-010-050, 2-050-020-050, 2-050-020-020, 2-050-032-032, 2-050-032-050.

Питатели импульсные смазочные пятиотводные (второго типа):2-005-005-005-005-005, 2-010-010-010-010-010, 2-020-020-020-020-020, 2-032-032-032-032-032, 2-050-050-050-050-050, 2-005-010-020-032-050, 2-010-020-032-050-005, 2-20-032-050-005-010, 2-032-050-005-010-020, 2-050-005-010-020-032.
